SEGATRICE AUTOMATICA a Doppia Colonna SHARK 350 NC HS 5.0 + Evacuatore Motorizzato a Paletta + Morsa Speciale Riduzione Sfrido ( max 25 mm ) - IN PRONTA CONSEGNA!

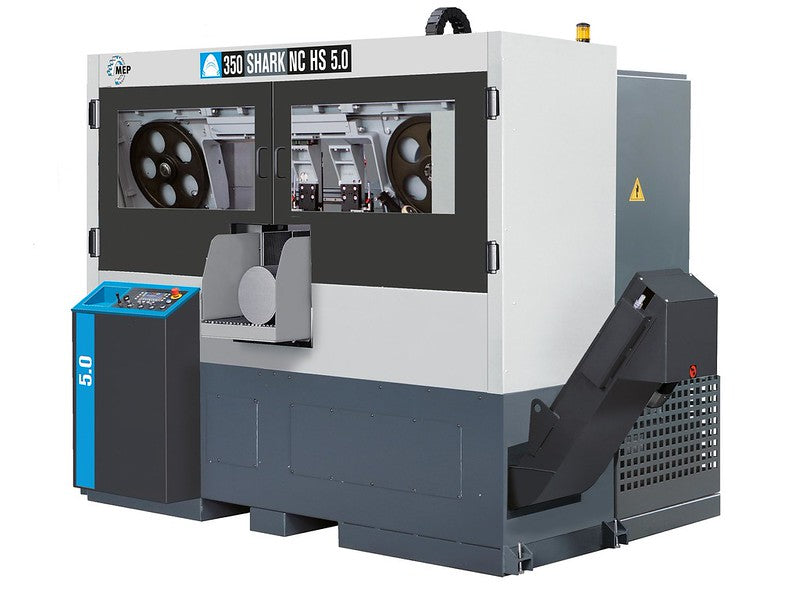

La segatrice automatica a nastro SHARK 350 NC HS 5.0, elettroidraulica su doppio montante per il taglio a 0° di acciai da costruzione, inox e legati, pieni e profilati, è dotata oltre al ciclo di taglio automatico, anche del ciclo semiautomatico.

Segatrice a nastro automatica, a doppio montante, per eseguire tagli a 0° su acciai da costruzione, inox e legati, pieni e profilati, con dimensioni comprese in 350x350 mm.
Di serie completa di:

• Evacuatore di trucioli motorizzato dragante, applicabile a destra o a sinistra della macchina.
• Regolazione della pressione delle morse.
• Alimentatore con rulli verticali per il contenimento delle barre.
• Macchina a controllo numerico CNC MEP 50-Windows “CE” Based, progettato da MEP per l’automazione delle macchine di propria produzione.
• Ciclo di taglio “taglio pulito” - L’alimentatore arretra la barra per evitare delle rigature sulla superficie tagliata quando il nastro torna in alto.
• Sistema di controllo a bus di campo con doppio microprocessore con collegamento seriale.
• Interfaccia utente con display touch screen da 7” e tasti meccanici, per le funzioni operative della segatrice, garantisce un utilizzo affidabile, semplice e intuitivo, e un controllo di tutti i parametri di taglio in tempo reale.
• Acquisizione automatica della posizione di inizio taglio.
• Macchina CNC che consente di memorizzare max 100 programmi di taglio, ciascuno con quantità e lunghezze diverse e di selezionare fra questi una sequenza fino a un massimo di 10.
• Struttura in robusta fusione di ghisa per assorbire le vibrazioni, e conferire alla macchina stabilità di taglio e durata delle lame.
• Avanzamento arco con cilindro idraulico su guide lineari con pattini precaricati a ricircolazione di sfere.
• Centralina idraulica per la movimentazione dell’arco portalama e per l’ apertura/chiusura delle morse di taglio e di alimentazione.
• Testa operatrice bilanciata per annullamento peso.
• Variazione continua della velocità della lama in unico range da 15 a 115 m/min con inverter vettoriale.
• Sistema di alimentazione (corsa 600 mm ripetibile per tagliare a lunghezze multiple), con motore stepper, vite montata su cuscinetti conici contrapposti precaricati e chiocciola a ricircolazione di sfere.
• Scarto massimo di barra non più alimentabile 120 mm. (OPTIONAL ganasce alimentatore per riduzione dello scarto max a 25 mm + lunghezza di taglio).
• Dispositivo di controllo di deviazione della lama (OPTIONAL)

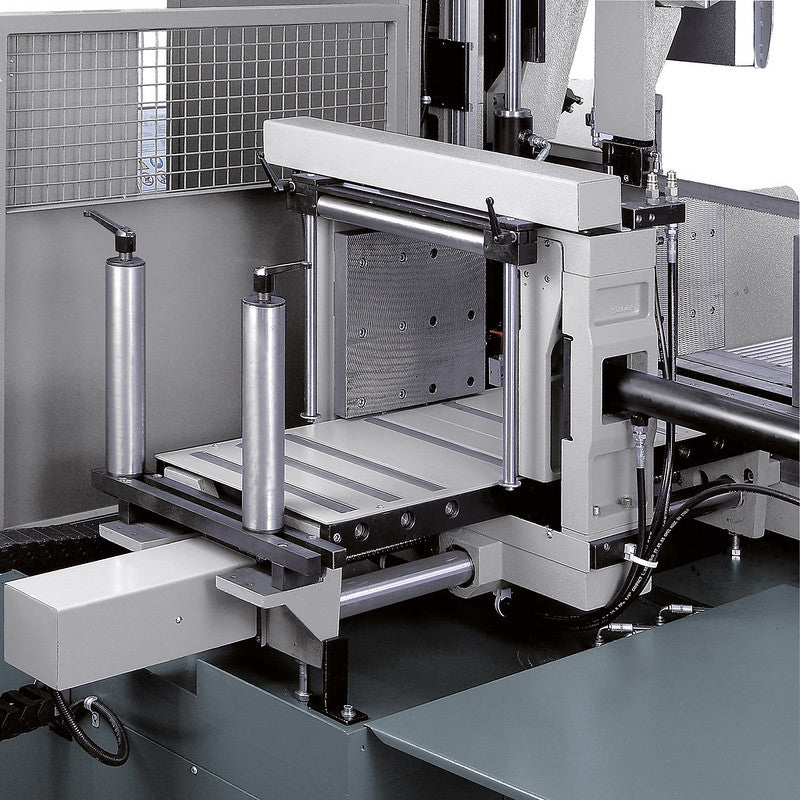

• Morsa dell’alimentatore autoallineante per alimentare barre anche se deformate.
• Puleggia motrice bloccata con calettatore che ne consente un forte fissaggio mantenendo la possibilità della regolazione assiale.
• Software di gestione per controllare/valutare/correggere in tempo reale: - forza di taglio coppia di taglio tesatura della lama rispetto ai valori programmati.
• Testine guidalama registrabili in acciaio, con dispositivo combinato a rulli e pattini in WIDIA, con regolatori per la lubrificazione tradizionale.
• Macchina predisposta per applicare il dispositivo per la lubrificazione minimale (OPTIONAL).
• Comando da tastiera per lo spostamento della puleggia per sostituire il nastro.
• Allineamento automatico della testina guidalama anteriore in relazione alle dimensioni delle barre da tagliare.
• Lampada di lavoro e traguardatore laser per posizionare con precisione la barra per tagli non di serie o di intestatura.
• Controllo di rotazione del nastro con intervento di arresto in tempo reale nel caso di utensile bloccato.
• Servosistema elettromeccanico per la tesatura dinamica della lama.
• Vasca per il liquido refrigerante ricavata nel piedistallo.
• Coppia di pompe per alimentare grandi quantità di liquido da taglio (120 litri/min) per refrigerare, lavare continuamente il piano di lavoro, convogliare i trucioli in scarico e garantire così maggior durata delle lame.
• Pistola per il lavaggio dei piani di lavoro.
• Dispositivo automatico a spazzola per la pulizia della lama.
• Segnalatore acustico e luminoso lampeggiante in caso di fermo macchina.
• Macchina predisposta per lo spostamento con carrello elevatore.
• Nastro bimetallico per pieni e profilati.
• Chiavi, manuale di istruzioni e per la richiesta di parti di ricambio.

Velocità di taglio

• Velocità di rotazione del nastro (standard): 15 ÷ 115 mt/min
• Velocità di rotazione del nastro (optional): 15 ÷ 200 mt/min

Lama a nastro

• Dimensione nominale: 4640 x 34 x 1,1 mm
• Sviluppo max/min lama: 4640 ± 40 mm
• Altezza lama: 34 mm
• Spessore lama: 1,1 mm
• Tensionamento del nastro: 1600 kg

Potenza elettrica installata

• Motore mandrino testa (standard): 4,0 kW
• Motore mandrino testa (optional): 5,5 kW
• Motore elettropompa fluido lubrorefrigerante: 0,18 x 2 kW
• Motore monocentralina M1: 1,1 kW
• Motore passo-passo alimentatore: 0,44 kW
• Ausiliari: 0,24 kW
• Motore evacuatore trucioli: 0,37 kW
• Motore tensionamento lama: 0,25 kW
• Massima potenza elettrica installata: 8,26 kW

Pressioni d'esercizio

• Pressione di esercizio testa in fase di discesa/salita: 18/40 bar
• Pressione di esercizio morsa di taglio in fase di apertura/chiusura: 25 bar
• Pressione di esercizio centralina idraulica: 40 bar
• Pressione di esercizio morse verticali idrauliche (optional): 25 bar

Olio e liquido lubro-refrigerante

• Olio per monocentralina idraulica: capacità 70 lt
• Liquido lubrorefrigerante (concentrazione di olio 5÷6%): capacità 200 lt

Morse di taglio e di alimentazione

• Massima apertura della morsa: 355 mm

Caratteristiche motore mandrino

• Nr. poli: 4
• Tensione Volt: 400
• Assorbimento Amp.: 9
• Potenza kW: 4
• Giri/min: 1430

Note sul motore mandrino:

• Avvolgimento dello statore in rame smaltato classe H 200° C.
• Isolamento classe F (temperatura limite TL=155° C).
• Grado di protezione IP 55 (totale contro i contatti con le parti in tensione e contro l'acqua spruzzata da tutte le direzioni).
• Conforme alle Norme CEI–EN 60034–1:2011

Caratteristiche motore monocentralina idraulica M1

• Nr. poli: 4
• Tensione Volt: 400
• Assorbimento Amp.: 2,7
• Potenza kW: 1,1
• Giri/min: 1390

Note sul motore monocentralina idraulica M1:

• Grado di protezione IP 55.
• Conforme alle Norme CEI–EN 60034–1:2011

Caratteristiche motore elettropompa Trifase; frequenza 50 Hz.

• Tensione Volt: 400
• Assorbimento Amp.: 0,45
• Potenza kW: 0,18
• Giri/min: 2800
• Portata lt/min: 85/3
• Prevalenza mt: 0/6

Note sul motore elettropompa:

• Grado di protezione IP 55.
• Conforme alle Norme CEI–EN 60034–1:2011

Caratteristiche motore evacuatore trucioli Asincrono trifase 4 poli; Frequenza 50 Hz.

• Nr. poli: 4
• Tensione Volt: 230/400
• Assorbimento Amp.: 2/1,15
• Potenza kW: 0,37
• rpm: 1.400

Note sul motore evacuatore trucioli:

• Isolamento classe F (temperatura limite TL=155° C).
• Conforme alle Norme CEI–EN 60034–1:2011

Capacità di taglio

• Sezione 0° – Tondo pieno (●): 350 mm – Quadro pieno (■): 350 mm

Macchina installata

• Altezza piano di lavoro: 860 mm
• Peso: 2800 Kg
