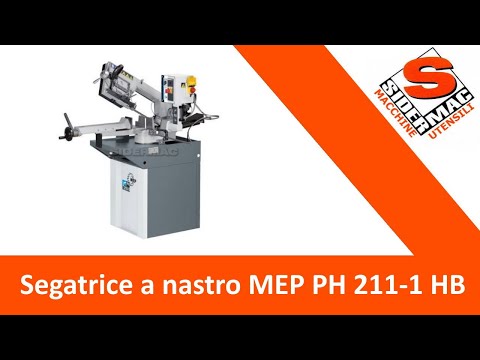

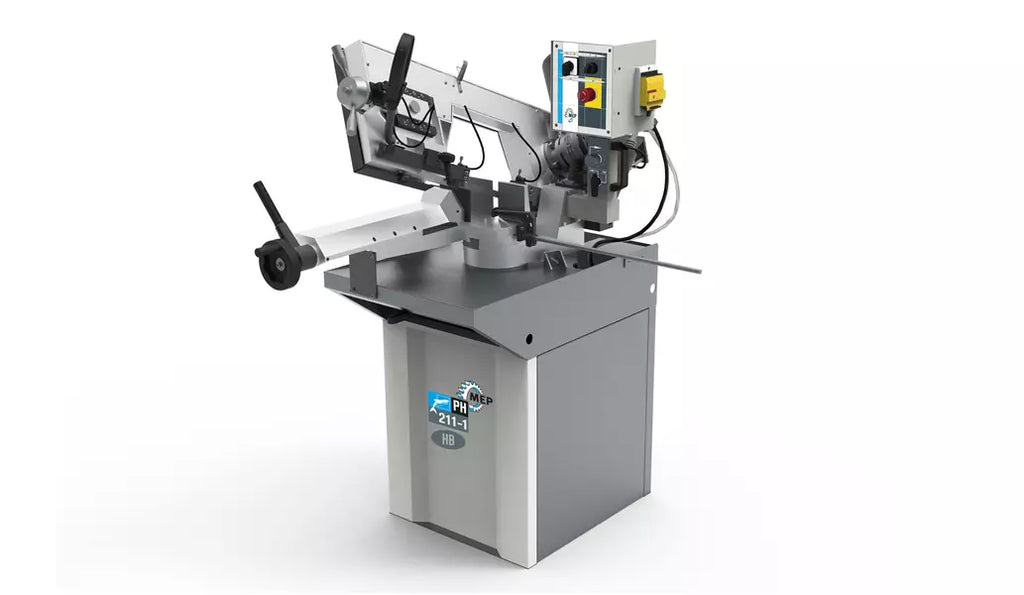

Segatrice a nastro MEP PH 211-1 HB Trifase 2 velocità

La segatrice a nastro MEP mod. PH 211-1 HB trifase ha 2 velocità per il taglio di tubi e profilati metallici con una marcia in più.

SOLIDITÀ MASSIMA

• La doppia molla per il moto della testa operatrice assicura la massima rigidezza di movimento.
• La slitta in ghisa del tensionamento lama ne garantisce una regolazione agevole e uno scorrimento fluido anche nel tempo.
• La pompa per il liquido refrigerante ad alta portata garantisce una costante lubrorefrigerazione del nastro.
• Gli interruttori di sicurezza assicurano l'arresto immediato della rotazione lama in caso di apertura del carter di protezione o rottura della lama.

FLESSIBILITÀ STRAORDINARIA

• Le battute di arresto meccaniche a 0°, +45° e +60° con dispositivo di bloccaggio a tutte le angolazioni intermedie permettono il posizionamento rapido della testa di taglio.
• Il sistema di serraggio a bloccaggio/sbloccaggio rapido consente di effettuare tutti i tagli in maniera veloce ed efficiente.
• L'asta per tagli a misura in acciaio cromato, con scala millimetrica incisa e battuta ribaltabile, è la soluzione ideale per i tagli di precisione e in serie di qualsiasi lunghezza.

CICLO DI TAGLIO HB: Dopo aver posizionato la barra e chiuso la morsa, si avvia la fase di taglio che utilizza il peso dell’arco controllato da un circuito idraulico per regolare la velocità di discesa; eseguito il taglio il nastro si ferma, l’arco viene sollevato manualmente fino alla posizione necessaria all’avanzamento della barra e bloccato tramite valvola idraulica a comando manuale.

ALCUNE CARATTERISTICHE:

• Robusta struttura in ghisa che consente di ottenere tesature del nastro a 700 kg.
• Quadro elettrico con cablaggio totalmente identificabile, stand-by, interruttore generale con dispositivo lucchettabile, protezione contro i cortocircuiti, magnetotermica salvamotore, bobina di minima tensione, impianto a bassa tensione 24 Volt.
• Impugnatura di comando IP55.
• Puleggia motrice bloccata con calettatore che ne consente un forte fissaggio mantenendo la possibilità della regolazione assiale.
• Testine guidalama con 6 placchette in WIDIA per assicurare maggiore stabilità.
• Battute di arresto a 0° e +60° con leva per bloccaggio a qualsiasi angolazione intermedia.
• Snodo testa con cuscinetti conici precaricati.
• Morsa con leva di bloccaggio rapido.
• Pompa elettrica per la lubrorefrigerazione del nastro e dispositivo pulilama a spazzola.
• Nastro bimetallico per pieni e profilati.
• Manuale di istruzioni per la richiesta di parti di ricambio.

DATI TECNICI:

Capacità di taglio (dimensioni massime del pezzo in base all'angolo di taglio):

• 0° (posizione standard):
  • ○ / ● (tondo/circolare) = 180 mm
  • □ (quadrato) = 180 mm
  • □ (rettangolare) = 200 × 150 mm
• +45°:
  • ○ / ● (tondo) = 115 mm
  • □ (quadrato) = 110 mm
  • □ (rettangolare) = 125 × 110 mm
• +60°:
  • ○ / ● (tondo) = 70 mm
  • □ (quadrato) = 70 mm
  • □ (rettangolare) = 70 × 70 mm

Altre specifiche principali:

• Apertura massima morsa: 200 mm
• Dimensioni nastro (lama): 2130 × 20 × 0,9 mm
• Potenza motore lama: 0,81 kW – trifase (in alcune versioni 0,7 / 0,81 kW con 2 velocità, o 1,25 kW monofase)
• Velocità di rotazione lama: 40 / 80 m/min (2 velocità) oppure 80 m/min (1 velocità, a seconda della variante monofase/trifase)
